Dit product is uit de productie sinds: 01/01/2016

  • A 346200
    De artikelcode
  • C Component
    Dit is de categorie van het product

A-Rel relais

De A-Rel wordt vervangen door de BT-Rel.

BT346200 deurcommunicatie deurvideo intercom BTicino

Specificaties

  • EAN

    8012199211664

  • Breedte (mm)

    105

  • Lengte (mm)

    35

  • Diepte (mm)

    30

  • Dinmodule

    4

  • Stroomafname in rust (mA)

    15

  • Stroomafname actief (mA)

    300

  • Artikelcode

    346200

Dit algemene relais wordt aangesloten op de bus voor de bijbehorende videofoon en op de E-63 of E-65 voeding (of een andere voeding 12 tot 28 Vdc). Het relais kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact.

De A-Rel is uit productie en wordt vervangen door de BT-Rel.

Documenten

  • Installatiewijzer A-Rel

    De Nelec installatiewijzer voor de BTicino A-Rel Algemeen Relais. Dit relais wordt aangesloten op de bus voor de BTicino bijbehorende videofoon en op een E-63 of E-65 voeding (of een andere voeding 12 tot 28 Vdc). Het relais kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact.

  • Fabrieksschema A-Rel technical sheet

    Het BTicino fabrieksschema voor de BTicino A-Rel Algemeen Relais. Dit relais wordt aangesloten op de bus voor de BTicino bijbehorende videofoon en op een E-63 of E-65 voeding (of een andere voeding 12 tot 28 Vdc). Het relais kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact.

  • Fabrieksschema A-Rel manual

    Het BTicino fabrieksschema voor de BTicino A-Rel Algemeen Relais. Dit relais wordt aangesloten op de bus voor de BTicino bijbehorende videofoon en op een E-63 of E-65 voeding (of een andere voeding 12 tot 28 Vdc). Het relais kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact.

  • Brochure over alle componenten van BTicino

    Brochure over alle tweedraads componenten van BTicino.

  • Afmetingen van het A-Rel relais

    De afmetingen van de A-Rel relais.

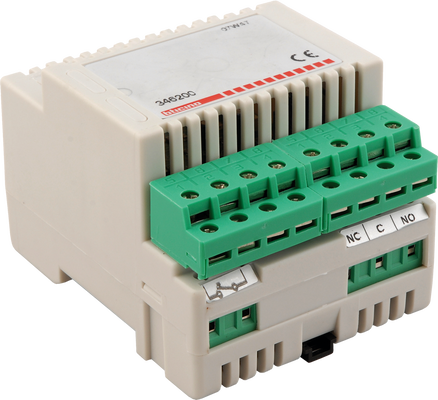

  • Afbeelding van de A-Rel relais

    De afbeelding van de A-Rel relais.

BT346200 BTicino intercom A-Rel relais
