Dit product is uit de productie sinds: 01/01/2013

  • A 367611
    De artikelcode
  • C Kit video
    Dit is de categorie van het product

Videokit V1 Serie 20V met M-10X zw/w

Dit is een complete deurvideoset met een vandaalbestendig opbouw zwart/wit video deurstation met een beldrukker, voeding en een videofoon.

BT367611 intercom deurbel set deurvideo villa BTicino

Specificaties

  • Breedte (mm)

    106

  • Lengte (mm)

    185

  • Diepte (mm)

    35

  • IK waarde

    10

  • IP waarde

    54

  • Artikelcode

    367611

De V1 Serie 20 is een complete deurvideoset met zwart/wit beeld. De set bestaat uit de zeer stevige Serie 20 opbouw camera-deurstation met een drukker, een M-10X zwart/wit videofoon, een E-63 voeding en een AV adapter. De maximale afstand van deurstation tot videofoon is in ieder geval 200 meter bij gebruik van BTicino systeemkabel.

Gestold metaal

Met zijn 755 gram is de robuuste Serie 20V opbouw veel zwaarder aan dan deurstations van aluminium of kunststof. De slanke metalen behuizing is maar 35 mm dik en 106 mm breed. Zijn robuuste karakter wordt bepaald door het contrast tussen de rondingen bovenin en de hoekige onderkant met ertussen de repeterende patroon van de perforaties. De markante lijnen benadrukken de symmetrie van de camera en het spreekgedeelte. Het oversized naamschild valt op met zijn blauwe LED verlichting. Van dichtbij ontdek je de geraffineerde details zoals de zachte glans van de Zamak legering, de titaniumkleurige beldrukker, de pin hole lens van de CCD camera en de LED verlichting voor het donker. De gevoelige microfoon zorgt ervoor dat de bewoner alles kan horen. Beeld en spraak worden volledig gedigitaliseerd. De camera kan in alle richtingen 15 graden gesteld worden. het deurstation heeft een aansluiting voor een 12 Vdc deuropener met instelbare tijd. Gebruik een DZ-Rel (niet bijgeleverd, 346250) om van de 12 Vdc uitgang een potentiaalvrij NO/NC contact te maken. Het deurstation wordt met twee aders op de DOS bus aangesloten.

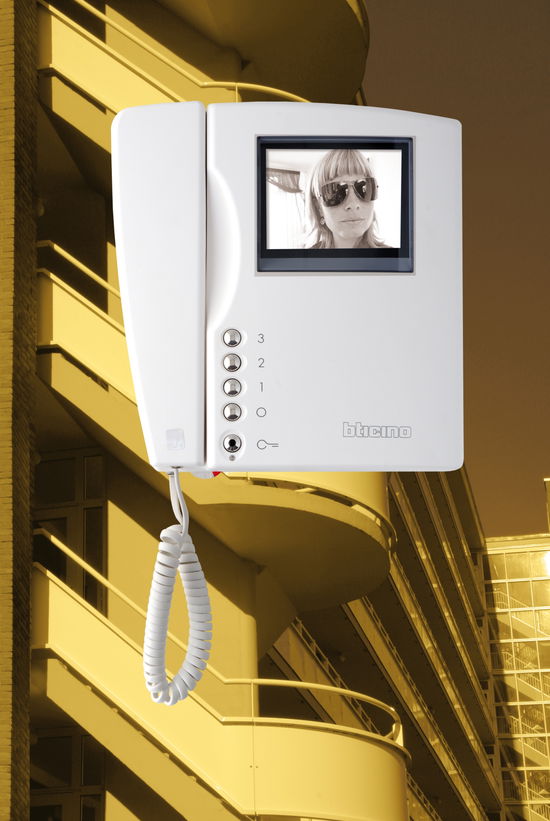

Videofoon

De M-10X videofoon heeft een zwart/wit beeldbuis en duidelijke knoppen voor de deuropener en de bewakingsfunctie. Hij heeft een derde knop om bijvoorbeeld met een relais een tweede deur te openen. De M-10X heeft 16 ringtones, die je handmatig harder, zachter of helemaal uit kan zetten. Er is een uitgang voor een extra bel en er is een aansluiting voor een beldrukker bij de appartementsdeur, die een aparte ringtone heeft. Je sluit de tweedraads bus aan op een losse connector, die je -achter- op de videofoon klikt.
De M-10X is gemaakt om aan de muur te monteren en wordt met een bevestigingsplaat geleverd. Met de SP 4200 wordt de M-10 een tafelmodel. De videofoon heeft standaard een dovenlus om het geluid over te brengen naar een gehoorapparaat.

Eenvoudige uitbreidingen

De AV-adapter heeft een vrije ingang voor één extra video deurstation, mini bewakingscamera of CCTV camera (met een CX-I). Er kunnen 38 audio deurstations toegevoegd worden. het deurstation is ook leverbaar met twee beldrukkers. Er kan een D-Rel toegevoegd worden om een tweede deuropener te bedienen. Gebruik een BT-Rel om een contact te schakelen als de bewoner op de extra toets van de videofoon drukt of als er wordt aangebeld. Gebruik de DX-Rel en een magneetcontact om op de videofoon weer te geven dat de deur open staat.

Uitbreidingen met KNOOP

Vervang de AV-adapter door een KNOOP en er kunnen drie video deurstations, mini bewakingscamera’s of CCTV camera’s (met CX-I) toegevoegd worden.

Uitbreidingen met interfaces

Met extra interfaces kan de set veel verder uitgebreid worden. Het maximale aantal video deurstations, mini bewakingscamera’s en CCTV camera’s bedraagt 39 en er kunnen maximaal 20 videofoons tegelijk overgaan. De maximale afstand systeemkabel van deurstation tot videofoon kan met interfaces verdubbeld of verdriedubbeld worden.

Meerdere videofoons tegelijk

Binnen kan de de installatie uitgebreid worden tot vijf videofoons in serie (doorlussen) of deurtelefoons, die tegelijk overgaan. Afhankelijk van aantal en type videofoons moeten sommige videofoons dan een lokale hulpvoeding krijgen. Informeer bij Nelec. Als iedere videofoon zijn eigen kabel krijgt (sterbedrading) is een VV videoverdeler nodig.

Documenten

BT367611 BTicino intercom Videokit V1 Serie 20V met M-10X zw/w
