Dit product is uit de productie sinds: 01/10/2015

  • A 366611
    De artikelcode
  • C Kit video
    Dit is de categorie van het product

Videokit V1 Serie 20VC met M-40

Dit is een complete deurvideoset met een vandaalbestendig opbouw colorvideo deurstation met een beldrukker, voeding en een videofoon.

BT366611 intercom deurbel set deurvideo villa BTicino

Specificaties

  • Breedte (mm)

    106

  • Lengte (mm)

    185

  • Diepte (mm)

    35

  • IK waarde

    10

  • IP waarde

    54

  • Artikelcode

    366611

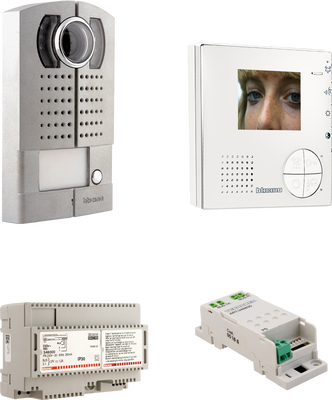

De Kit V1 Serie 20 opbouw M-40 is een complete videofoonkit die bestaat uit een Serie 20 opbouw deurstation met één drukker en kleurencamera, een M-40 videofoon, een E-63 voeding, een DZ-Rel en een AV adapter. De maximale afstand van deurstation tot videofoon is in ieder geval 200 meter bij gebruik van BTicino systeemkabel.

De Serie 20 deurstation heeft een zeer robuuste behuizing van gegoten metaal. De massa bedraagt 0,75 kilogram en dat is veel zwaarder dan deurstations van aluminium of kunststof. het deurstation is niet alleen bijzonder sterk, maar heeft daarbij een mooie slanke vorm van maar 106 mm breed. De Serie 20 kan overal toegepast worden, omdat hij opbouw tegen de muur gemonteerd wordt en slechts 35 mm uitsteekt.

deurstation

De ingenieurs van BTicino tekenden een karakteristieke vorm met een groot contrast tussen de rondingen bovenin en de hoekige onderkant. Het repeterende, ritmische patroon van de perforaties en de markante lijnen benadrukken de symmetrie, die alleen gebroken wordt door het oversized naamschild. Van dichtbij ontdek je geraffineerde details zoals de zachte glans van de metaallegering, de titaniumkleurige beldrukker, de pin hole lens van de kleuren CCD camera en de witte LED nachtverlichting. De camera kan in alle richtingen 15 graden gesteld worden. Beeld en spraak worden volledig gedigitaliseerd. Het deurstation heeft een uitgang voor een 12 Vdc deuropener met instelbare tijd. De kit wordt geleverd met een DZ-Rel (kleur oranje, 346250) waarmee je van de 12 Vdc uitgang een potentiaalvrij NO/NC contact kan maken. Het deurstation en de videofoon worden ieder met twee aders op de DOS bus aangesloten.

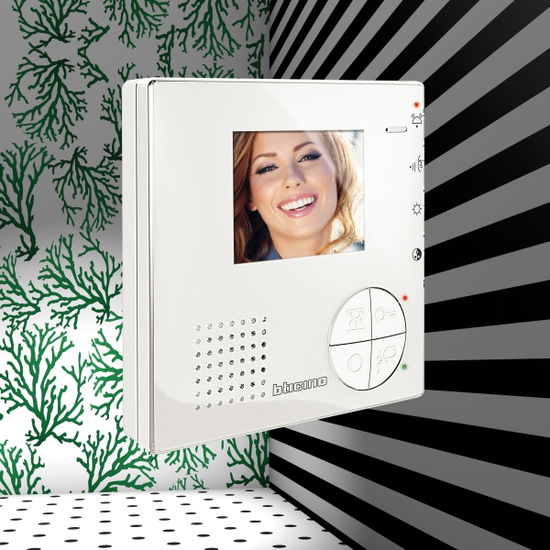

Videofoon

De ingenieurs van BTicino konden putten uit jarenlange ervaring met handsfree videofoons toen ze de M-40 ontwierpen. Al hun kennis van elektronica, optica, geluidstechniek, vormgeving en fabricage is samengebald in een compact toestel van 14 bij 14 cm, de M-40 ‘Bergen”. Het scherm is een full-color 3,5 inch TFT van de nieuwste generatie dat speciaal voor BTicino is ontwikkeld. Het scherm onderscheid zich met een helder en rustig beeld.
De M-40 heeft aan de voorkant vier grote, duidelijke bedieningsknoppen. Hiermee neemt de bewoner een gesprek aan, opent de deur, bedient een extra functie of activeert de bewakingsfunctie (beeld aanzetten zonder dat er is aangebeld). De bewoner kan het volume van de luidspreker en van de bel traploos afstellen met twee draaiknoppen aan de zijkant van de videofoon. Verder kan de bewoner zelf de helderheid en kleur fijn stellen. Het toestel heeft een LED die rood oplicht als de deur bediend wordt en een tweede LED die met groen of rood de system-status weergeeft. De M-40 heeft geen uitgang voor een extra bel.
De videofoon ‘Bergen’ wordt geleverd met een metalen bevestigingsplaat waar het toestel op geklikt wordt. De bedrading wordt met een connector aangesloten.

Eenvoudige uitbreidingen

De AV-adapter heeft een vrije ingang voor één extra video deurstation, mini bewakingscamera of CCTV camera (met een CX-I). Er kunnen 38 audio deurstations toegevoegd worden. het deurstation is ook leverbaar met twee beldrukkers. Er kan een D-Rel toegevoegd worden om een tweede deuropener te bedienen. Gebruik een BT-Rel om een contact te schakelen als de bewoner op de extra toets van de videofoon drukt of als er wordt aangebeld. Gebruik de DX-Rel en een magneetcontact om op de videofoon weer te geven dat de deur open staat.

Uitbreidingen met KNOOP

Vervang de AV-adapter door een KNOOP en er kunnen drie video deurstations, mini bewakingscamera’s of CCTV camera’s (met CX-I) toegevoegd worden.

Uitbreidingen met interfaces

Met extra interfaces kan de set veel verder uitgebreid worden. Het maximale aantal video deurstations, mini bewakingscamera’s en CCTV camera’s bedraagt 39 en er kunnen maximaal 20 videofoons tegelijk overgaan. De maximale afstand systeemkabel van deurstation tot videofoon kan met interfaces verdubbeld of verdriedubbeld worden.

Meerdere videofoons tegelijk

Binnen kan de de installatie uitgebreid worden tot vijf videofoons in serie (doorlussen) of deurtelefoons, die tegelijk overgaan. Afhankelijk van aantal en type videofoons moeten sommige videofoons dan een lokale hulpvoeding krijgen. Informeer bij Nelec. Als iedere videofoon zijn eigen kabel krijgt (sterbedrading) is een VV videoverdeler nodig.

Documenten

BT366611 BTicino intercom Videokit V1 Serie 20VC met M-40
