• D 22/12/2024
    Datum van oplevering

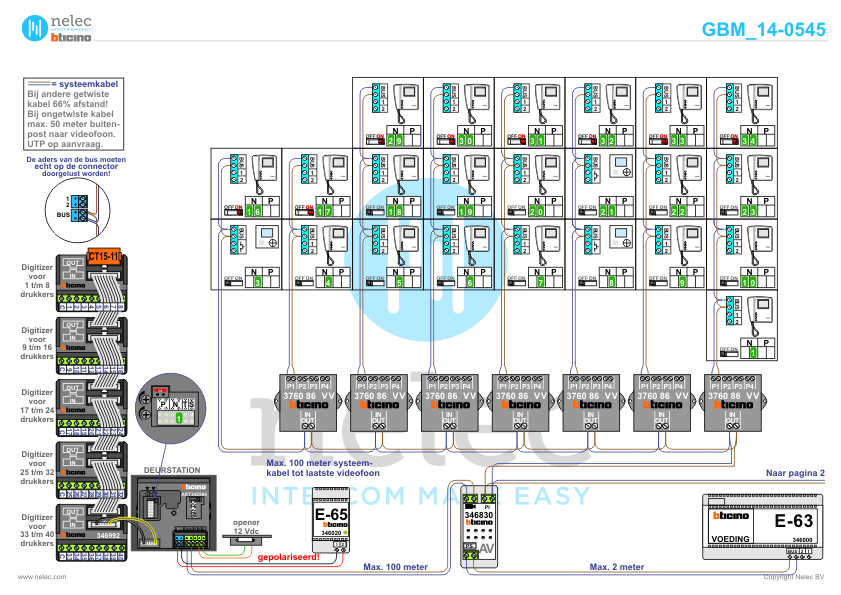

  • G GBM_14-0545
    GBM schemanummer van het project
  • C Vervanging
    Project categorie

De Blauwe Reiger in Alkmaar 35 woningen

Korhoenstraat 45 t/m 84, 1826 HW Alkmaar

Foto van de BTicino intercom installatie De Blauwe Reiger te Alkmaar 35 woningen
  • Gebruiksaanwijzingen

    • Gebruiksaanwijzing voor de BTicino M-10 videofoon

      Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-10 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

    • Gebruiksaanwijzing voor de BTicino M-40 videofoon

      Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-40 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

  • Installatiewijzers

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VER

      De Nelec installatiewijzer voor de BTicino VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

    • Installatiewijzer Serie 30V deurstation

      De Nelec installatiewijzer voor het Serie 30V video deurstation voor externe beldrukkers.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer M-10 videofoon

      De Nelec installatiewijzer voor de BTicino videofoon M-10 Noordwijk zw/w.

    • Installatiewijzer AV

      De Nelec installatiewijzer voor de BTicino AV adaptor. De AV (Audio/Video) adaptor zet het videosignaal op de bus en is alleen nodig voor installaties met beeld. De AV krijgt een voeding E-63, die maximaal 2 meter verwijderd mag zijn. De AV heeft aansluitingen voor of een buitenpost en een stijger of twee buitenposten en een stijger of een buitenpost en twee stijgers. Als de installatie meer stijgers heeft, is de KNOOP of de KNOOP8 een alternatief voor de BTicino AV.

    • Installatiewijzer BT-Rel

      De Nelec installatiewijzer voor de BTicino BT-Rel. Het BT-Rel is een multifunctioneel relais, dat kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het kan schakelen als er van een bepaalde buitenpost naar een bepaalde videofoon wordt aangebeld. het kan verlichting voor een camera schakelen als er bij een bepaalde buitenpost wordt aangebeld.

      Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact en heeft geen voeding nodig. Het relais kan bij een buitenpost of in een stijger geplaatst worden (maar niet als einde van een stijger). De BT-rel wordt door de bus gevoed en heeft geen aparte voeding nodig. Om een deuropener aan te sturen is een voeding nodig.

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-63 voeding

      De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

    • Installatiewijzer V1 S19V met M-10

      De Nelec installatiewijzer voor de BTicino videokit V1 Serie 19V zw/w opbouw een drukker met een M-10.

    • Installatiewijzer V2 S19V met M-10

      De Nelec installatiewijzer voor de BTicino videokit V2 Serie 19V zw/w opbouw twee drukkers met twee M-10.

    • Installatiewijzer V1 S20V met M-40

      De Nelec installatiewijzer voor de BTicino videokit V1 Serie 20V opbouw een drukker met een M-40.

  • Afmetingen

In 2014 mocht Nelec haar expertise op het gebied van video-intercomsystemen demonstreren in het project De Blauwe Reiger in Alkmaar. Wij leverden het Serie 30V en M-10 intercomsysteem, die een naadloze communicatie-ervaring hebben gebracht naar de 35 woningen in dit complex.

De beste oplossing voor dit project was het Serie 30 deurstation met gewone inbouw beldrukkers en naamschilden.

Deurstation voor gewone belpanelen

De meeste gebouwen in Nederland hebben een gewoon belpaneel met huisnummers, naamplaatjes en metalen beldrukkers. Als er iemand verhuist komt er een nieuw naamplaatje. De strak vormgegeven Serie 30V sluit naadloos aan bij dit soort belpanelen.

Tot 96 externe beldrukkers

De Serie 30V bestaat uit een module met camera en luister/spreek unit. Tot 96 externe drukkers worden aangesloten op digitizers.

Camera met groothoeklens

De pinhole lens heeft een horizontale kijkhoek van 135 graden en 96 graden verticaal. De dubbele luidspreker laat duidelijk de stem van de bewoner horen. De microfoon zorgt ervoor dat de bewoner alles goed kan horen. De camera heeft verlichting met witte LED’s voor ‘s nachts.

Alle appartementen van dit gebouw kregen een M-10 videofoon. De M-10 Noordwijk heeft een eenvoudige bediening, die na uitgebreid consumentenonderzoek tot stand is gekomen. Het is jarenlang de meest verkochte videofoon van BTicino geweest. De monitor heeft een vier inch quickstart beeldbuis, die in haarscherp zwart/wit toont wie er voor de deur staat. De bewoner hoeft niet precies voor de videofoon te staan, omdat de beeldbuis een zeer ruime kijkhoek heeft. Nelec levert alle videofoons voorgeprogrammeerd met op de doos een sticker met het huisnummer.

Nelec is er trots op haar bijdrage aan dit project en kijkt ernaar uit om nog vele andere VvE’s te ondersteunen bij het realiseren van hun veiligheids- en communicatiedoelen met geavanceerde intercomsystemen zoals de Serie 30V en M-10.

Nelec is er trots op haar bijdrage aan dit project en kijkt ernaar uit om nog vele andere VvE’s te ondersteunen bij het realiseren van hun veiligheids- en communicatiedoelen met geavanceerde intercomsystemen zoals de Serie 30V en M-10.

Oude deurvideo vervangen door BTicino in Alkmaar
