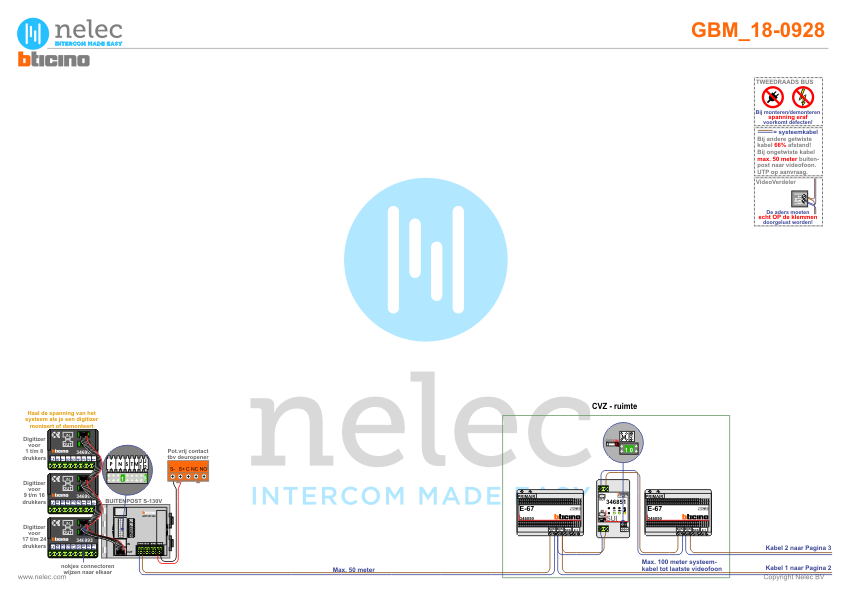

    GBM schemanummer van het project

De Klokstee Wilderink in Hengelo met 20 woningen

Wilderinkstraat 7-1 t/m 7-39, 7555 DS Hengelo

Foto van de BTicino intercom installatie De Klokstee Wilderink te Hengelo met 20 woningen
  • Gebruiksaanwijzingen

  • Installatiewijzers

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

    • Installatiewijzer SUI

      De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

      Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

    • Installatiewijzer Serie 130V deurstation

      De Nelec installatiewijzer voor het Serie 130V video deurstation voor externe beldrukkers.

    • Installatiewijzer E-65 voeding

      De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

    • Installatiewijzer E-67 voeding

      De Nelec installatiewijzer voor de BTicino E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

      Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
      of een buitenpost en een stijger
      of twee buitenposten en een stijger
      of een buitenpost en twee stijgers.

    • Installatiewijzer M-40 videofoon

      De Nelec installatiewijzer voor de BTicino videofoon M-40 Bergen color (Classe 100 V12B).

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.

  • Afmetingen

Vervangen GTN deurvideo uit 2005.

Referentie voor een project met BTicino intercom in Hengelo
