• D 23/12/2024
    Datum van oplevering

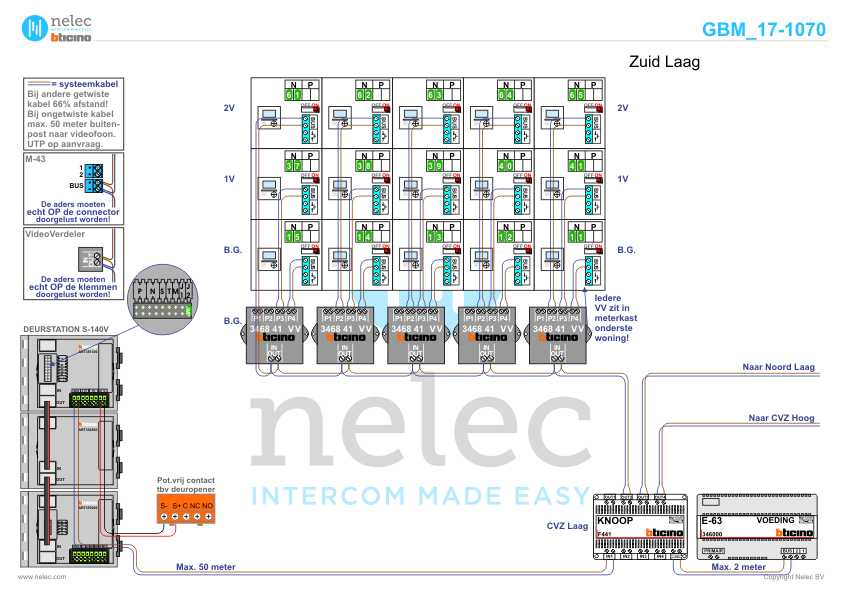

  • G GBM_17-1070
    GBM schemanummer van het project

De Leijen Zuid in Bilthoven met 91 woningen

Van Heukelomlaan 42 t/m 222, 3723 ZL Bilthoven

Foto van de BTicino intercom installatie De Leijen Zuid te Bilthoven met 91 woningen
  • Gebruiksaanwijzingen

  • Installatiewijzers

    • Installatiewijzer tweedraads systeem video

      Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

    • Installatiewijzer VV

      De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

    • Installatiewijzer SUI

      De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

      Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

    • Installatiewijzer Serie 140V deurstation

      De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.

    • Installatiewijzer KNOOP

      De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer KNOOP8

      De Nelec installatiewijzer voor de BTicino KNOOP8. De KNOOP8 zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP8 krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en acht stijgers.Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

    • Installatiewijzer M-43 videofoon

      De Nelec installatiewijzer voor de BTicino videofoon M-43 Domburg color (Classe 100 V12E).

    • Installatiewijzer DZ-Rel

      De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.

    • Installatiewijzer E-63 voeding

      De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

  • Afmetingen

Referentie voor een project met BTicino intercom in Bilthoven
