D
23/12/2024
Datum van oplevering
-
G

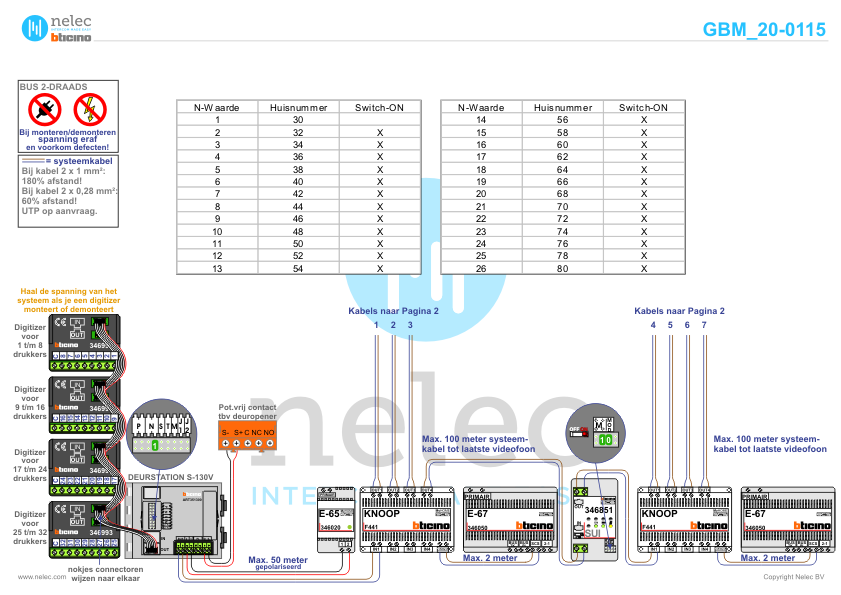

GBM_20-0115
GBM schemanummer van het project
-
C
Vervanging
Project categorie
De Vlinder in Etten-Leur met 26 woningen
Slagveld 30 t/m 80, 4871 ND Etten-Leur
In dit project gebruikte producten
Alle in dit project gebruikte productenGebruiksaanwijzingen
-
Gebruiksaanwijzing voor de BTicino M-50W videofoon
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-50W videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
-
Gebruiksaanwijzing voor het Serie 130V deurstation
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in hoe het Serie 130 deurstation werkt.
-
Gebruiksaanwijzing voor de BTicino M-50W videofoon
Installatiewijzers
-
Installatiewijzer tweedraads systeem video
Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.
-
Installatiewijzer VV
De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
-
Installatiewijzer SUI
De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.
Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.
-
Installatiewijzer Serie 130V deurstation
De Nelec installatiewijzer voor het Serie 130V video deurstation voor externe beldrukkers.
-
Installatiewijzer M-50W videofoon
De Nelec installatiewijzer voor de BTicino videofoon M-50W Classe 100 Wi-Fi color (Classe 100X16E).
-
Installatiewijzer E-67 voeding
De Nelec installatiewijzer voor de BTicino E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.
Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
of een buitenpost en een stijger
of twee buitenposten en een stijger
of een buitenpost en twee stijgers. -
Installatiewijzer KNOOP
De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.
-
Installatiewijzer DZ-Rel
De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.
-
Installatiewijzer tweedraads systeem video
Afmetingen
-
Afmetingen van de VV Videoverdeler
De afmetingen van de VV Videoverdeler.
-
Afmetingen van de SUI
De afmetingen van de SUI interface.
-
Afmetingen van de KNOOP
De afmetingen van de KNOOP.
-
Afmetingen van het Serie 130V deurstation
De afmetingen van het deurstation Serie 130V.
-
Afmetingen van de videofoon M-50W Classe 100
De afmetingen van de videofoon M-50W Classe 100.
-
Afmetingen van de E-67 voeding
De afmetingen van de E-67 voeding.
-
Afmetingen van het DZ-Rel relais
De afmetingen van de DZ-Rel.
-
Afmetingen van de VV Videoverdeler
Vervangen Urmet deurvideo.
Disclaimer
Nelec is een concurrent van Urmet en heeft geen enkele relatie met Urmet. Alle merken, logo’s, productnamen en -afbeeldingen van Urmet worden slechts gebruikt in vergelijking met de producten die Nelec verhandelt.
