De Wending Amsterdam 122 woningen

van Kinsbergenstraat 62 t/m 156, 1057 PT Amsterdam

Gebruiksaanwijzingen
- Gebruiksaanwijzing voor de BTicino M-10 videofoon

  Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-10 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
Installatiewijzers

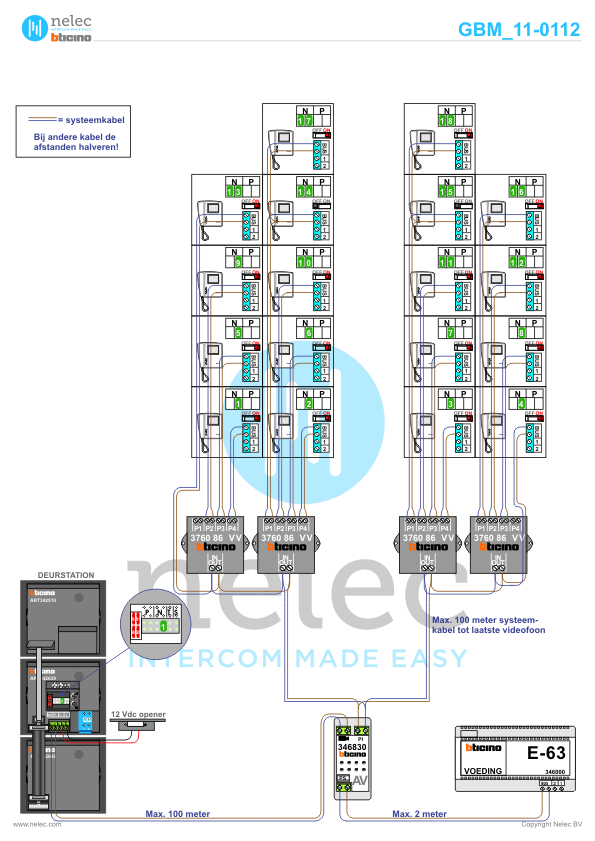

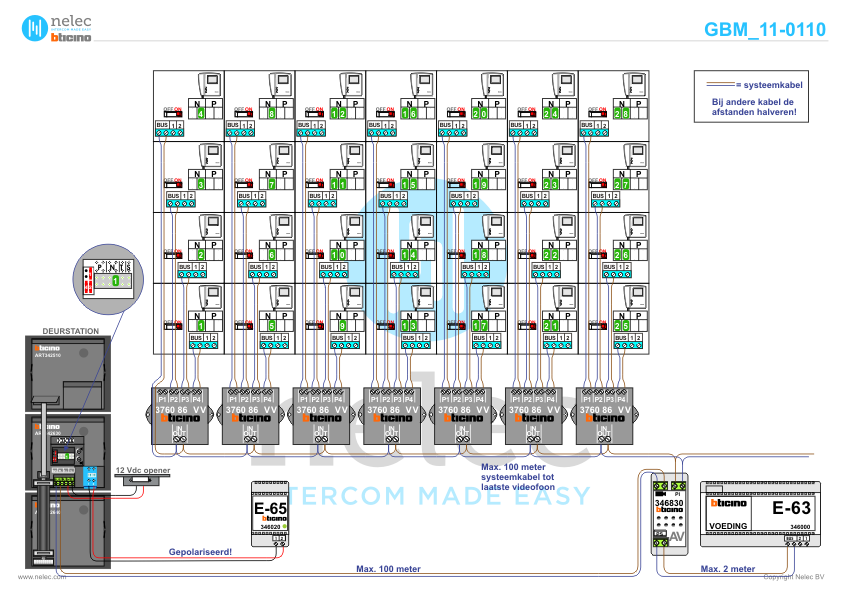

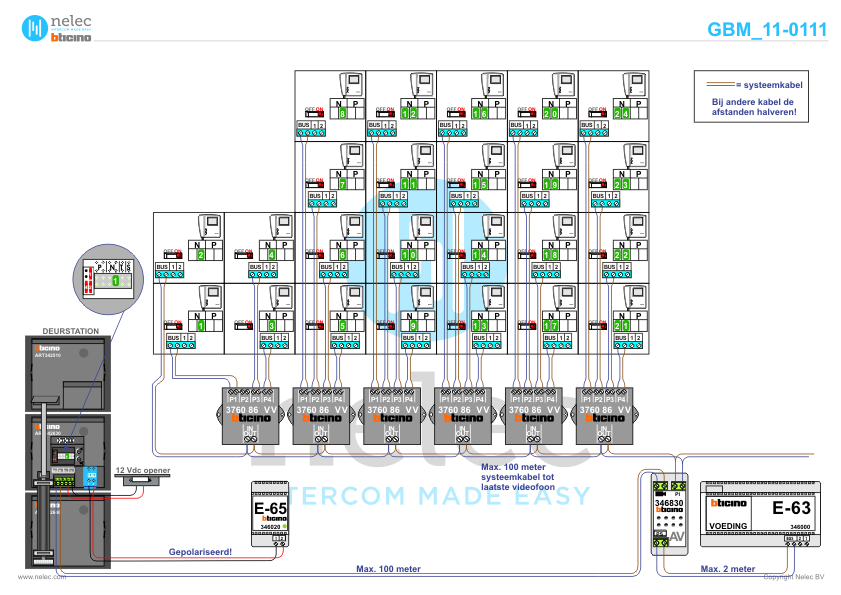

- Installatiewijzer tweedraads systeem video

  Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.
- Installatiewijzer VV

  De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
- Installatiewijzer Serie 40V deurstation

  De Nelec installatiewijzer voor het Serie 40V zwart/wit video deurstation met keypad.
- Installatiewijzer M-10 videofoon

  De Nelec installatiewijzer voor de BTicino videofoon M-10 Noordwijk zw/w.
- Installatiewijzer AV

  De Nelec installatiewijzer voor de BTicino AV adaptor. De AV (Audio/Video) adaptor zet het videosignaal op de bus en is alleen nodig voor installaties met beeld. De AV krijgt een voeding E-63, die maximaal 2 meter verwijderd mag zijn. De AV heeft aansluitingen voor of een buitenpost en een stijger of twee buitenposten en een stijger of een buitenpost en twee stijgers. Als de installatie meer stijgers heeft, is de KNOOP of de KNOOP8 een alternatief voor de BTicino AV.
- Installatiewijzer E-63 voeding

  De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.
Afmetingen
- Afmetingen van het Serie 40V deurstation

  De afmetingen van het deurstation Serie 40V.
- Afmetingen van de AV adaptor

  De afmetingen van de AV adaptor.
- Afmetingen van de VV Videoverdeler

  De afmetingen van de VV Videoverdeler.
- Afmetingen van de videofoon M-10 Noordwijk

  De afmetingen van de videofoon M-10 Noordwijk.
- Afmetingen van de E-63 voeding

  De afmetingen van de E-63 voeding.

Opdrachtgever: Woningbouwvereniging Ymere
Adres: van Kinsbergenstraat en Witte de Withplein, 1057 XN Amsterdam
Aannemer: Bouwmaatschappij Hecon-Ooms
Installateur: Schouten Techniek Start project: 2009 met Elektrotechnische installaties

Projectomschrijving
In 2009 is nieuwbouwproject De Wending van start gegaan. Het Inbo-ontwerp verrijkt de Chassébuurt in het Amsterdamse stadsdeel De Baarsjes met 78 koopwoningen en 44 sociale huurwoningen. De architecten Wilco van Oosten en Tako Postma geven in hun ontwerp een eigentijdse draai aan de inspiratie die zij vonden in de Amsterdamse School. Deze bouwstijl komt veel voor in de omliggende woonblokken. Het project is in opdracht van woningbouwvereniging Ymere ontwikkeld. Bouwmaatschappij Hecon-Ooms gaf Schouten Techniek de opdracht tot de volledige E- en W-installaties van het nieuwe appartementencomplex De Wending aan de Amsterdamse Admiralengracht. Schouten Techniek voorzag de 122 appartementen van De Wending van moderne design deurcommunicatie van BTicino in samenwerking met Nelec. De Wending is een karakteristiek nieuw stadsblok in de Amsterdamse de Chassébuurt. Het past bij de Amsterdamse Schoolarchitectuur van de buurt, en valt tegelijk op met zijn expressieve ‘golvende’ gevels. Bijzonder is dat het gebouw ruimte maakt voor de buurt: met de Wending komt er een plein in de Witte de Withstraat, en kan een flink aantal auto’s in een ondergrondse garage parkeren in plaats van op straat. De 122 koop- en huurwoningen zijn geschikt voor een groot aantal doelgroepen, en aan het plein is ruimte voor een zorgsteunpunt en horeca. De woningen van De Wending zijn gesitueerd aan het water van de Admiralengracht en aan een nieuw plein aan de kant van de Witte de Withstraat. Een deel ervan ligt rondom een binnentuin die voor de bewoners toegankelijk is. De woningen op de begane grond hebben een terras aan het hof en hun voordeur direct aan de straat. Dat draagt bij aan een prettige sfeer in de openbare ruimte. De rondgaande galerijen die de hoger gelegen woningen ontsluiten zijn extra breed, zodat bewoners naast hun deur een bankje of een bloempot kunnen plaatsen. Ze hebben bijzondere eikenhouten hekken, die mede de sfeer in het hof bepalen.
De bouw van De Wending is een volgende stap in de stedelijke vernieuwing van stadsdeel De Baarsjes, waarin veel wordt geïnvesteerd in woningen, voorzieningen en de leefbaarheid van de buurt.

Architect
Inbo Amsterdam
Tako Postma en Wilco van Oosten
Gaasterlandstraat 5, Amsterdam
Nederland
