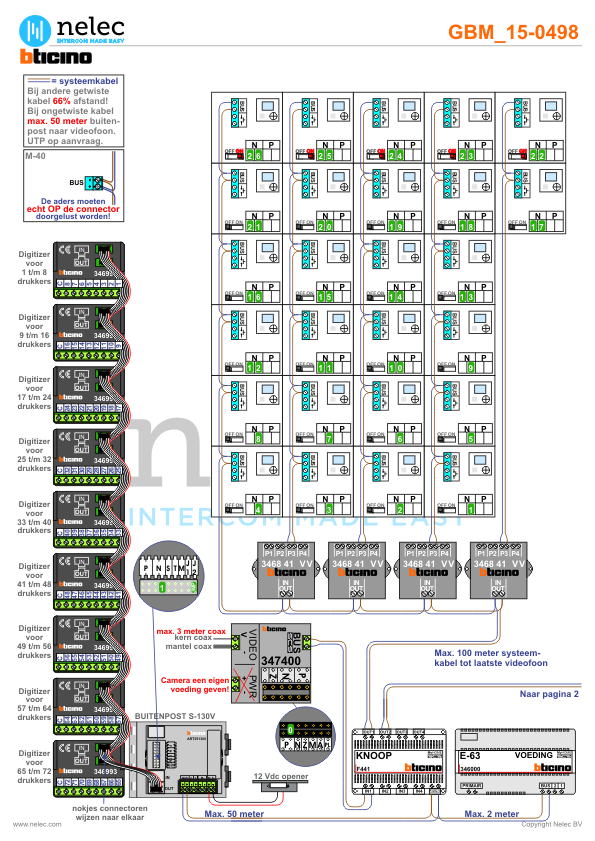

Koolmeesstraat in Leiderdorp 70 woningen

Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-40 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-43 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

De Nelec installatiewijzer voor de BTicino VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.

De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

De Nelec installatiewijzer voor de BTicino Opbouw Bel. Dit is een opbouw signaalgever voor BTicino videofoons en deurtelefoons met een uitgang voor extra bel.

De Nelec installatiewijzer voor het Serie 10 inbouw audio deurstation voor externe beldrukkers.

De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

De Nelec installatiewijzer voor de BTicino videofoon M-40 Bergen color (Classe 100 V12B).

De Nelec installatiewijzer voor de BTicino videofoon M-43 Domburg color (Classe 100 V12E).

De Nelec installatiewijzer voor de BTicino AV adaptor. De AV (Audio/Video) adaptor zet het videosignaal op de bus en is alleen nodig voor installaties met beeld. De AV krijgt een voeding E-63, die maximaal 2 meter verwijderd mag zijn. De AV heeft aansluitingen voor of een buitenpost en een stijger of twee buitenposten en een stijger of een buitenpost en twee stijgers. Als de installatie meer stijgers heeft, is de KNOOP of de KNOOP8 een alternatief voor de BTicino AV.

De Nelec installatiewijzer voor de BTicino BT-Rel. Het BT-Rel is een multifunctioneel relais, dat kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het kan schakelen als er van een bepaalde buitenpost naar een bepaalde videofoon wordt aangebeld. het kan verlichting voor een camera schakelen als er bij een bepaalde buitenpost wordt aangebeld.

Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact en heeft geen voeding nodig. Het relais kan bij een buitenpost of in een stijger geplaatst worden (maar niet als einde van een stijger). De BT-rel wordt door de bus gevoed en heeft geen aparte voeding nodig. Om een deuropener aan te sturen is een voeding nodig.

De Nelec installatiewijzer voor de BTicino CX-I. De CX-I maakt van een CCTV camera een soort video buitenpost voor het tweedraads systeem. De CX-I krijgt een eigen P-waarde en kan gekoppeld worden aan een audio buitenpost. De CX-I wordt als een video buitenpost op een AV, KNOOP, KNOOP8 of een E-67 aangesloten. De CX-I heeft een coax ingang voor composite video signaal.

De Nelec installatiewijzer voor de BTicino D-Rel deuropen relais. De D-Rel kan een potentiaalvrij contact schakelen of een 12 Vac deuropener direct sturen. Dit laatste is af te raden als de deur vaak bediend wordt. De D-Rel kan dezelfde P-waarde als een buitenpost krijgen of een eigen P-waarde. Het relais kan een bepaalde tijd schakelen of zo lang als de knop wordt ingedrukt.

De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

De afmetingen van de AV adaptor.

De afmetingen van de VV Videoverdeler.

De afmetingen van de SUI interface.

De afmetingen van de VER Versterker.

De afmetingen van het deurstation Serie 10A.

De afmetingen van de CX-I interface.

De afmetingen van de KNOOP.

De afmetingen van de E-63 voeding.

De afmetingen van de BT-Rel.

De afmetingen van de D-Rel relais.

De afmetingen van de videofoon M-40 Bergen.

De afmetingen van de videofoon M-43 Domburg.

De afmetingen van de opbouw bel.
