Datum van oplevering
-
G
GBM_20-0093
GBM schemanummer van het project

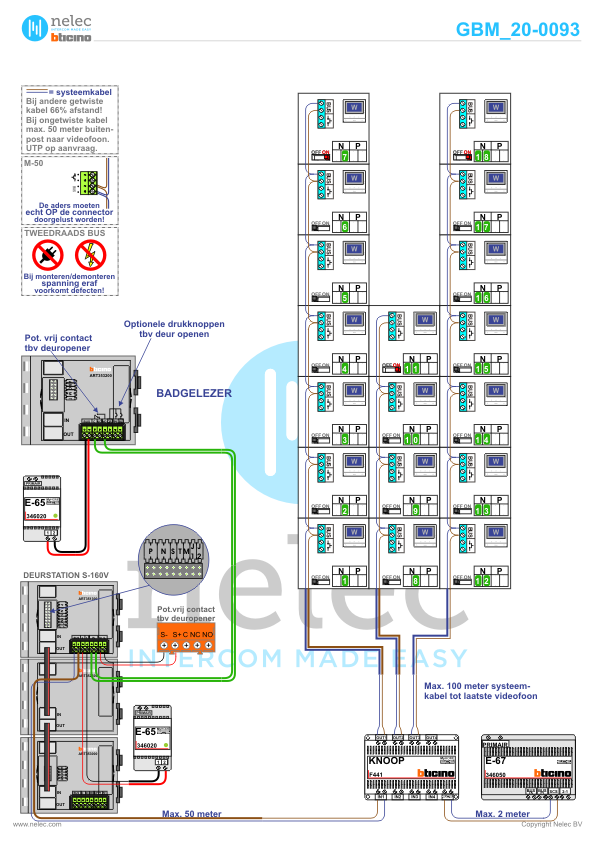

Mariënburg in Eindhoven met 18 woningen
Stationsweg 54 t/m 146, 5611 BZ Eindhoven
In dit project gebruikte producten
Alle in dit project gebruikte productenGebruiksaanwijzingen
-
Gebruiksaanwijzing voor de BTicino M-50W videofoon
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-50W videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
-
Gebruiksaanwijzing voor de BTicino M-50W videofoon
Installatiewijzers
-
Installatiewijzer tweedraads systeem video
Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.
-
Installatiewijzer Serie 160V deurstation
De Nelec installatiewijzer voor het Serie 160V video deurstation met keypad.
-
Installatiewijzer M-50W videofoon
De Nelec installatiewijzer voor de BTicino videofoon M-50W Classe 100 Wi-Fi color (Classe 100X16E).
-
Installatiewijzer E-65 voeding
De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.
-
Installatiewijzer E-67 voeding
De Nelec installatiewijzer voor de BTicino E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.
Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
of een buitenpost en een stijger
of twee buitenposten en een stijger
of een buitenpost en twee stijgers. -
Installatiewijzer KNOOP
De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.
-
Installatiewijzer DZ-Rel
De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.
-
Installatiewijzer tweedraads systeem video
Afmetingen
-
Afmetingen van het Serie 160V deurstation
De afmetingen van het deurstation Serie 160V.
-
Afmetingen van de KNOOP
De afmetingen van de KNOOP.
-
Afmetingen van de videofoon M-50W Classe 100
De afmetingen van de videofoon M-50W Classe 100.
-
Afmetingen van de E-65 voeding
De afmetingen van de E-65 voeding.
-
Afmetingen van de E-67 voeding
De afmetingen van de E-67 voeding.
-
Afmetingen van het DZ-Rel relais
De afmetingen van de DZ-Rel.
-
Afmetingen van het Serie 160V deurstation
Bekijk ook andere projecten
Wij zoeken alles voor je uit. En bieden je totale ontzorging met de beste videofoons en volledig uitgewerkte schema’s. Ook op deze site zitten er aan alle producten schema’s en kan je van een nieuwsitem naar het bijbehorende product gaan.
