D
22/12/2024
Datum van oplevering
-
G

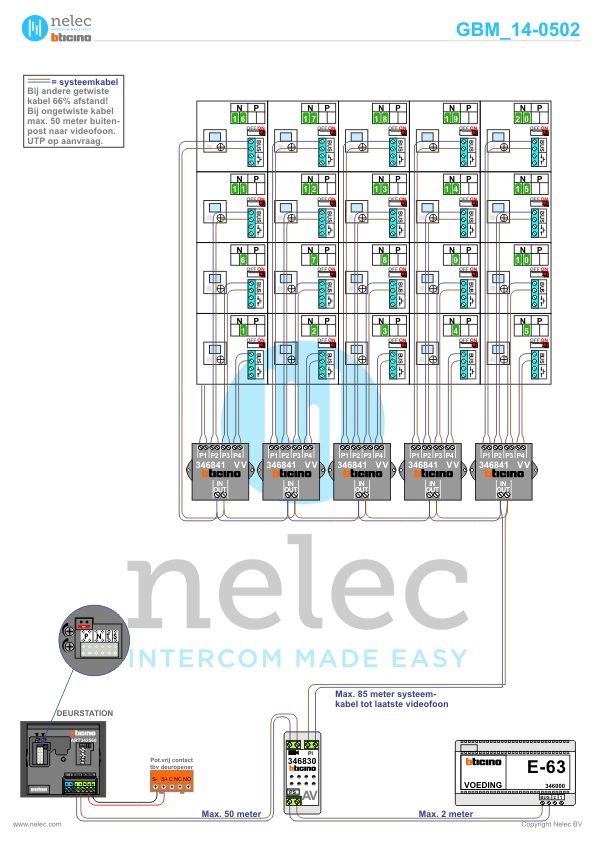

GBM_14-0502
GBM schemanummer van het project
-
C
Vervanging
Project categorie
Matterhorn in Amstelveen 20 woningen
Matterhorn 1 t/m 39, 1186 EB Amstelveen
In dit project gebruikte producten
Alle in dit project gebruikte productenGebruiksaanwijzingen
-
Gebruiksaanwijzing voor de BTicino M-40 videofoon
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-40 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
-
Gebruiksaanwijzing voor de BTicino M-40 videofoon
Installatiewijzers
-
Installatiewijzer tweedraads systeem video
Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.
-
Installatiewijzer VER
De Nelec installatiewijzer voor de BTicino VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.
-
Installatiewijzer VV
De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
-
Installatiewijzer Serie 81V
De Nelec installatiewijzer voor het Serie 81V video deurstation met 4 BTicino drukkers.
-
Installatiewijzer M-40 videofoon
De Nelec installatiewijzer voor de BTicino videofoon M-40 Bergen color (Classe 100 V12B).
-
Installatiewijzer AV
De Nelec installatiewijzer voor de BTicino AV adaptor. De AV (Audio/Video) adaptor zet het videosignaal op de bus en is alleen nodig voor installaties met beeld. De AV krijgt een voeding E-63, die maximaal 2 meter verwijderd mag zijn. De AV heeft aansluitingen voor of een buitenpost en een stijger of twee buitenposten en een stijger of een buitenpost en twee stijgers. Als de installatie meer stijgers heeft, is de KNOOP of de KNOOP8 een alternatief voor de BTicino AV.
-
Installatiewijzer BT-Rel
De Nelec installatiewijzer voor de BTicino BT-Rel. Het BT-Rel is een multifunctioneel relais, dat kan schakelen als er op een of meerdere videofoons op de relais-knop wordt gedrukt. Het kan schakelen als er bij een videofoon wordt aangebeld en als bij alle videofoons op de deuropen-knop wordt gedrukt. Het kan schakelen als er van een bepaalde buitenpost naar een bepaalde videofoon wordt aangebeld. het kan verlichting voor een camera schakelen als er bij een bepaalde buitenpost wordt aangebeld.
Het relais kan een bepaalde tijd schakelen, zo lang als de knop wordt ingedrukt of pas omschakelen als weer op de knop wordt gedrukt. De A-Rel heeft een potentiaalvrij wisselcontact en heeft geen voeding nodig. Het relais kan bij een buitenpost of in een stijger geplaatst worden (maar niet als einde van een stijger). De BT-rel wordt door de bus gevoed en heeft geen aparte voeding nodig. Om een deuropener aan te sturen is een voeding nodig.
-
Installatiewijzer DZ-Rel
De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.
-
Installatiewijzer E-63 voeding
De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.
-
Installatiewijzer tweedraads systeem video
Afmetingen
-
Afmetingen van de AV adaptor
De afmetingen van de AV adaptor.
-
Afmetingen van de VV Videoverdeler
De afmetingen van de VV Videoverdeler.
-
Afmetingen van de VER Versterker
De afmetingen van de VER Versterker.
-
Afmetingen van de E-63 voeding
De afmetingen van de E-63 voeding.
-
Afmetingen van het BT-Rel relais
De afmetingen van de BT-Rel.
-
Afmetingen van het DZ-Rel relais
De afmetingen van de DZ-Rel.
-
Afmetingen van de videofoon M-40 Bergen
De afmetingen van de videofoon M-40 Bergen.
-
Afmetingen van de AV adaptor
deurstation: een Serie 81 deurstation
Videofoons: 20 M-40 videofoons
Oplevering intercom: 2015
Projectgegevens
Matterhorn 1-39
1186 EB Amstelveen
