Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-50b videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in hoe het Serie 130 deurstation werkt.

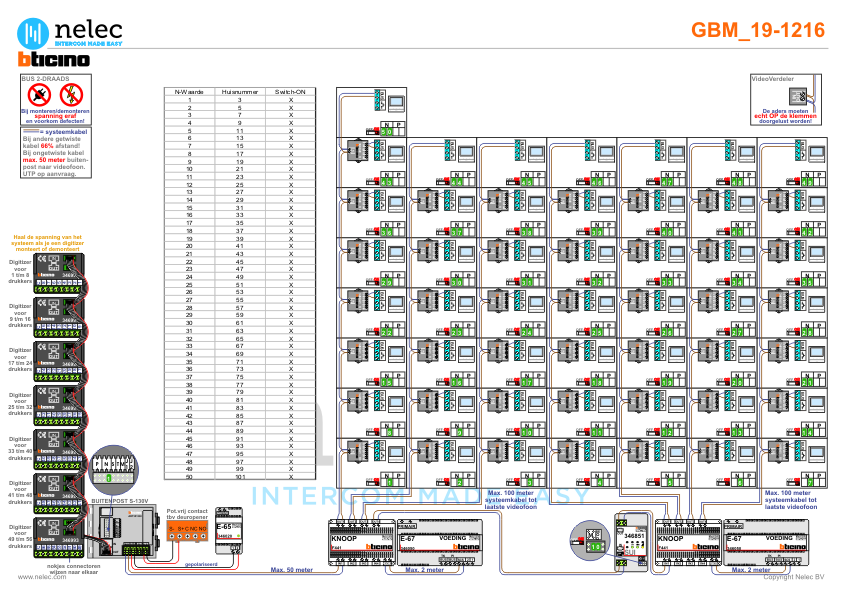

Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

De Nelec installatiewijzer voor de BTicino VER Versterker voor niet-getwiste aders en om verzwakt videosignaaal te verbeteren.

De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.

Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.

De Nelec installatiewijzer voor het Serie 130V video deurstation voor externe beldrukkers.

De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.

De Nelec installatiewijzer voor de BTicino E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
of een buitenpost en een stijger
of twee buitenposten en een stijger
of een buitenpost en twee stijgers.

De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

De Nelec installatiewijzer voor de BTicino videofoon M-50b Classe 100 basic color (Classe 100V16B).

De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.

De afmetingen van de VV Videoverdeler.

De afmetingen van de SUI interface.

De afmetingen van de VER Versterker.

De afmetingen van de KNOOP.

De afmetingen van het deurstation Serie 130V.

De afmetingen van de videofoon M-50b Classe 100.

De afmetingen van de E-65 voeding.

De afmetingen van de E-67 voeding.

De afmetingen van de DZ-Rel.
