D
25/12/2024
Datum van oplevering
-
G

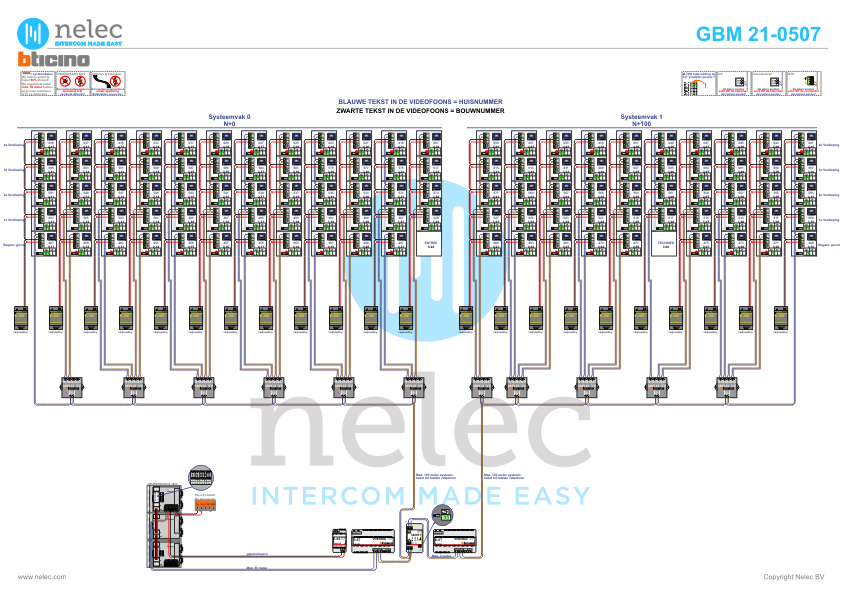

GBM_21-0507
GBM schemanummer van het project
-
C
Nieuwbouw
Project categorie
Studentenwoning Oostblok te Leeuwarden met 108 woningen
Ubbo Emmiuslaan 447 t/m 661, 8917 Leeuwarden
In dit project gebruikte producten
Alle in dit project gebruikte productenGebruiksaanwijzingen
-
Gebruiksaanwijzing voor de BTicino M-70W videofoon
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-70W videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.
-
Gebruiksaanwijzing voor het Serie 140V deurstation
Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in hoe het Serie 140 deurstation werkt.
-
Gebruiksaanwijzing voor de BTicino M-70W videofoon
Installatiewijzers
-
Installatiewijzer tweedraads systeem video
Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.
-
Installatiewijzer VV
De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.
-
Installatiewijzer SUI
De Nelec installatiewijzer voor de BTicino SUI Systeem Uitbreidings Interface. Ieder systeemvak van een tweedraads systeem moet aan alle systeemeisen voldoen en als het vol zit, moet er een systeemvak aan de installatie toegevoegd worden met de SUI. De SUI zit als een videofoon in het oude systeemvak en vormt als het ware een buitenpost in een nieuw systeemvak. In het nieuwe systeemvak gelden de maximale afstanden met de SUI als buitenpost. De SUI kan dus ook dienen als een soort versterker om grote afstanden te overbruggen. Als de SUI MOD=5 heeft, geeft de SUI aan de videofoons in het nieuwe systeemvak een ander digitaal adres. Hiermee kan de een installatie maken met maximaal 3900 videofoons.
Iedere SUI moet een unieke M-waarde krijgen tussen 1 en 39. De SUI krijgt MOD=0 of MOD=5.
-
Installatiewijzer Serie 140V deurstation
De Nelec installatiewijzer voor het Serie 140V video deurstation met keypad.
-
Installatiewijzer M-70W videofoon
De Nelec installatiewijzer voor de BTicino videofoon M-70W Bloemendaal Wi-Fi color (Classe 300 X13E).
-
Installatiewijzer E-65 voeding
De Nelec installatiewijzer voor de BTicino E-65 hulpvoeding. De E-65 is een hulpvoeding voor buitenposten en videofoons. Bij de meeste buitenposten en videofoons moet je een jumper wijzigen als er een hulpvoeding is. De E-65 heeft alleen een uitgang 1-2 (geen BUS) en levert 600 mA.
-
Installatiewijzer E-67 voeding
De Nelec installatiewijzer voor de BTicino E-67 video systeemvoeding met ingebouwde AV. De E-67 is de nieuwe standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. De E-67 heeft een ingebouwde Audio/Video Adaptor. De E-67 heeft een BUS uitgangen voor buitenpost en stijgers en een voedingsuitgang 1-2 met 28,5 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.
Mogelijkheden aansluiten buitenposten en stijgers op de E-67:
of een buitenpost en een stijger
of twee buitenposten en een stijger
of een buitenpost en twee stijgers. -
Installatiewijzer DZ-Rel
De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.
-
Installatiewijzer tweedraads systeem video
Afmetingen
-
Afmetingen van het Serie 140V deurstation
De afmetingen van het deurstation Serie 140V.
-
Afmetingen van de VV Videoverdeler
De afmetingen van de VV Videoverdeler.
-
Afmetingen van de SUI
De afmetingen van de SUI interface.
-
Afmetingen van de videofoon M-70W Bloemendaal Wi-Fi
De afmetingen van de videofoon M-70W Bloemendaal Wi-Fi.
-
Afmetingen van de E-65 voeding
De afmetingen van de E-65 voeding.
-
Afmetingen van de E-67 voeding
De afmetingen van de E-67 voeding.
-
Afmetingen van het DZ-Rel relais
De afmetingen van de DZ-Rel.
-
Afmetingen van het Serie 140V deurstation
