Dit is de BTicino gebruiksaanwijzing voor de bewoner. Er staat in wat de mogelijkheden zijn van de M-43 videofoon en hoe je bijvoorbeeld de ringtone instelt. De gebruiksaanwijzing wordt bij de videofoon geleverd en kan gratis nabesteld worden – bij courante artikelen.

Uitleg systeem BTicino video, deurstations, stijgers, afstanden, videofoons, componenten, meerdere toestellen tegelijk.

De Nelec installatiewijzer voor de BTicino VV Videoverdeler voor vier videofoons of om vier stijgers door te lussen.

De Nelec installatiewijzer voor het Serie 160V video deurstation met keypad.

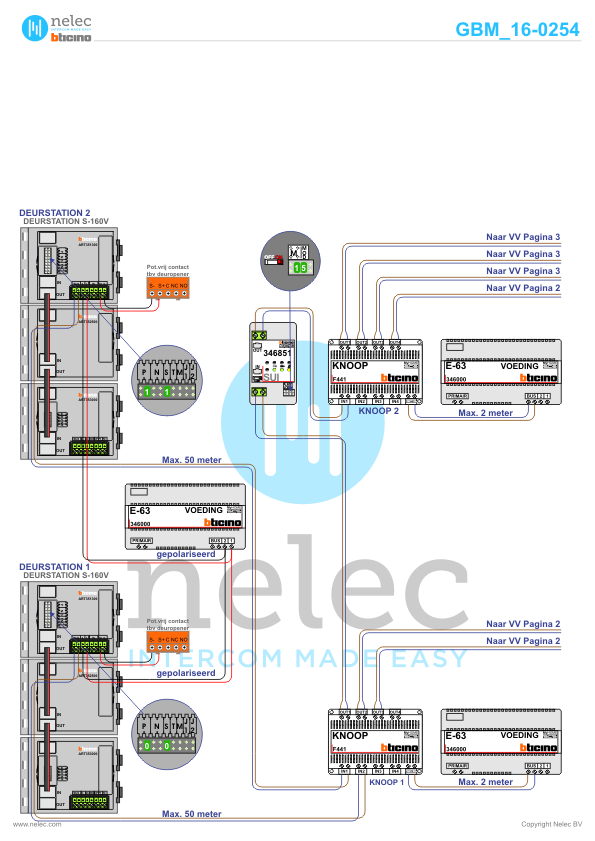

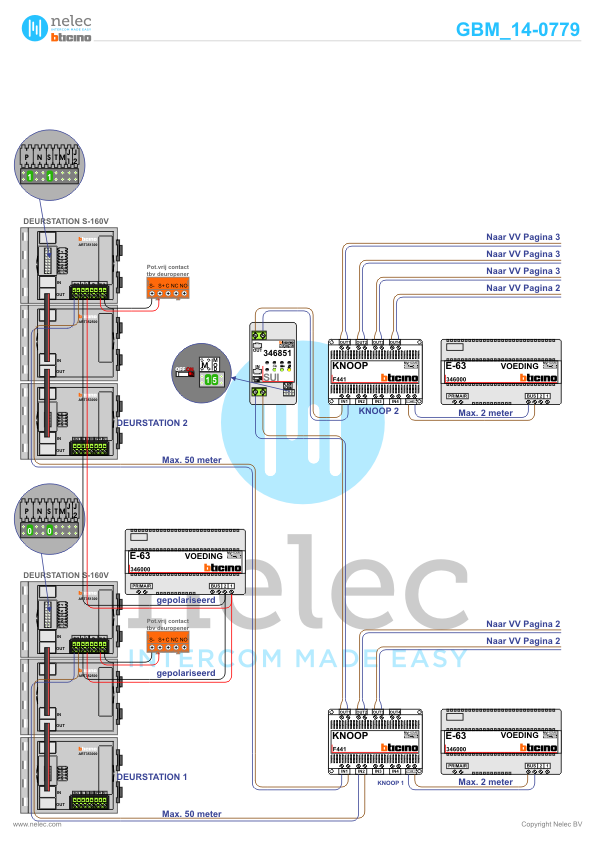

De Nelec installatiewijzer voor de BTicino KNOOP. De KNOOP zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en vier stijgers. Voor installaties met maximaal acht stijgers is de KNOOP8 een alternatief. Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

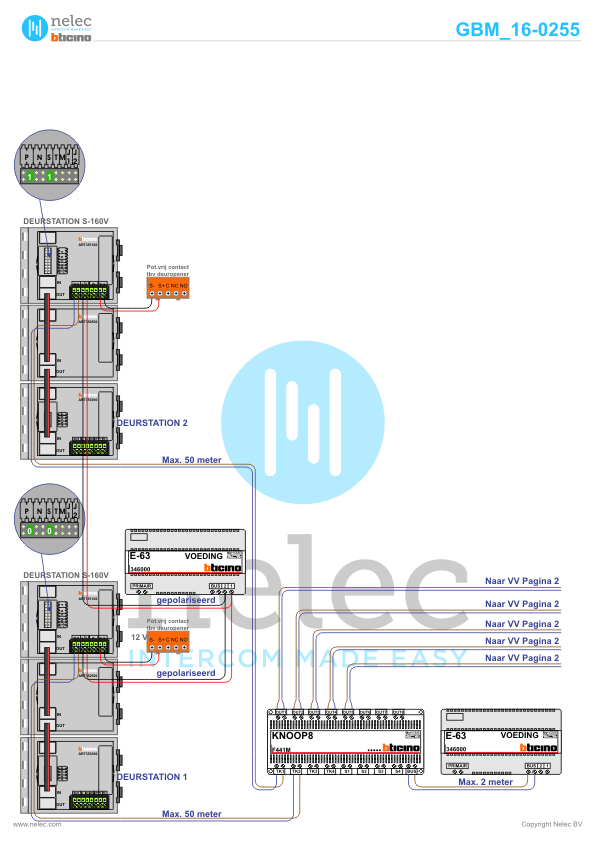

De Nelec installatiewijzer voor de BTicino KNOOP8. De KNOOP8 zet het videosignaal op de tweedraads bus en is alleen nodig voor installaties met beeld. De KNOOP8 krijgt een voeding E-63 of E-67, die maximaal 2 meter verwijderd mag zijn. De KNOOP heeft aansluitingen voor maximaal vier video buitenposten en acht stijgers.Gebruik voor installaties met een of twee stijgers de E-67. Je kan ook aftakken naar stijgers net de VV videoverdeler.

De Nelec installatiewijzer voor de BTicino videofoon M-43 Domburg color (Classe 100 V12E).

De Nelec installatiewijzer voor het BTicino DZ-Rel, het deuropen Normally Opened (NO) relais voor de BTicino 12Vdc uitgang van het deurstation.

De Nelec installatiewijzer voor de BTicino E-63 video systeemvoeding. De E-63 is de oude standaard systeemvoeding van het tweedraads systeem en levert 1200 mA. Voor installaties met beeld wordt de E-63 aangesloten op een AV, KNOOP of KNOOP8. De E-63 heeft een BUS uitgang met 27 Vdc en een uitgang 1-2 met 27 Vdc. Haal voor een reset de spanning eraf en wacht zeker 90 seconden.

De afmetingen van het deurstation Serie 160V.

De afmetingen van de VV Videoverdeler.

De afmetingen van de KNOOP.

De afmetingen van de KNOOP8.

De afmetingen van de E-63 voeding.

De afmetingen van de DZ-Rel.

De afmetingen van de videofoon M-43 Domburg.
